Один из основных видов дефектов, который ремонтируют с помощью инъекции, — это трещины в бетоне. Вначале немного о самом дефекте. Надо вполне определенно понимать, что трещина – это разрыв бетона. Красивые рекламные картинки, в которых трещины ровные такие и аккуратные, как будто ножиком вырезанные, не имеют с реальностью ничего общего. Трещина внутри бетона имеет очень сложную конфигурацию, изгибается во всех трех направлениях, имеет очень неодинаковую ширину раскрытия по длине и глубине и очень неодинаковую же глубину по сечению конструкции. Где-то она огибает зерна крупного и мелкого заполнителя, где-то на них и заканчивается, где-то проходит сквозь них, где-то упирается в арматуру (4-ый керн на фото), и тогда стык арматуры и бетона служит дополнительным каналом для воды и для инъекционной композиции.

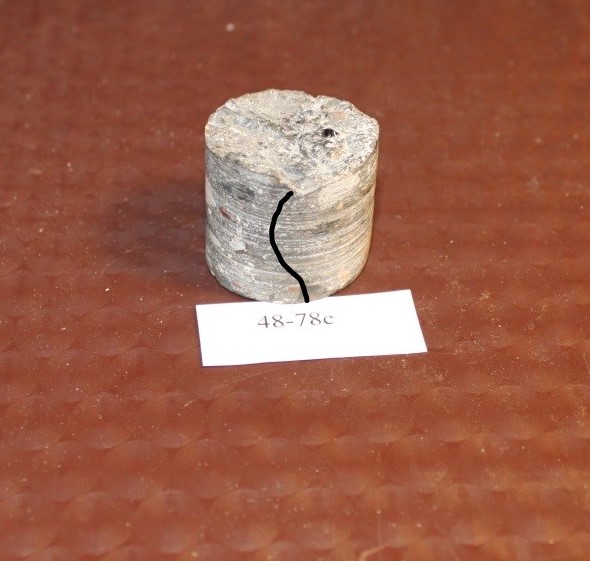

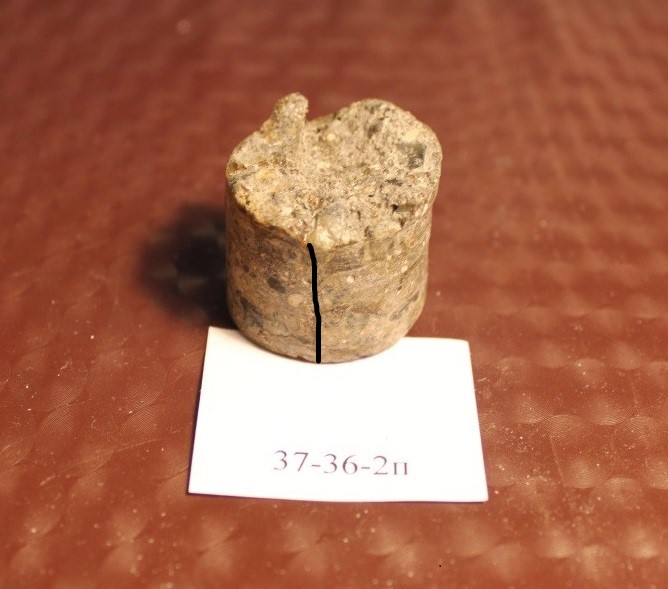

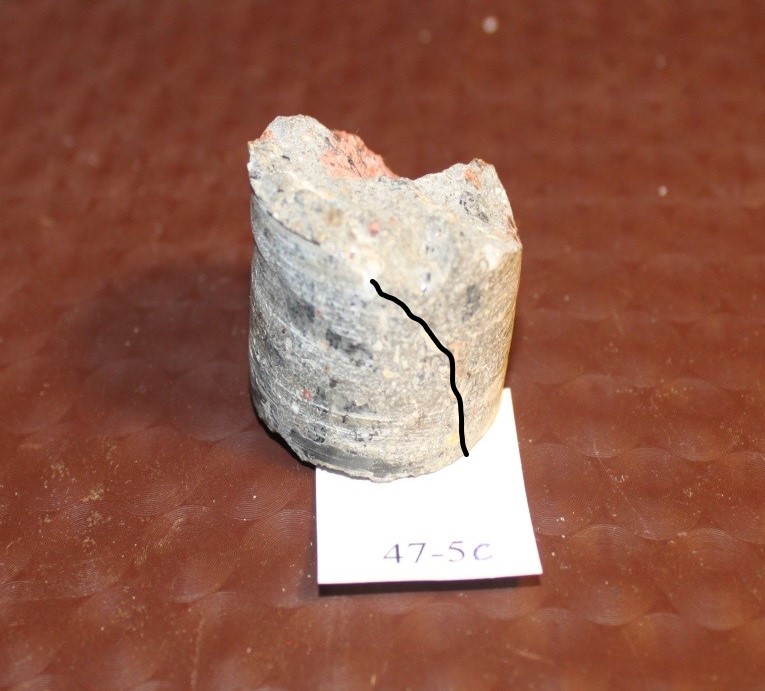

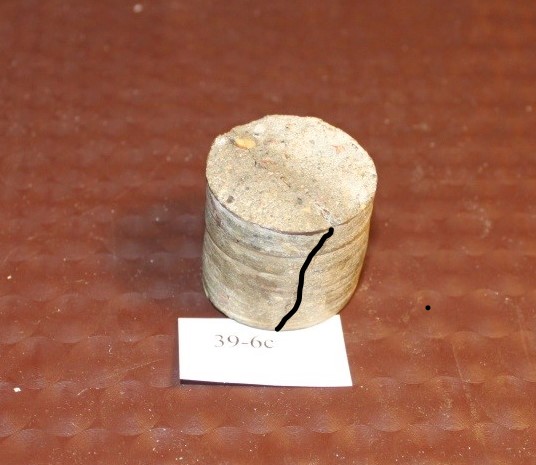

На рис. 1-4 керны, взятые из одной конструкции после инъекционной пропитки (трещины выделены цветом). Одна и та же трещина может быть перпендикулярно или наклонно к плоскости сечения, может изгибаться буквально так, как ей «вздумается».

Рис. 1
Рис. 2

Рис. 3
Рис. 4
Рис.1-4. Керны с пропитанными трещинами
Соответственно, при сверлении инъекционных отверстий где-то ты попадаешь в трещину, где-то – нет. Не редкость, что количество отверстий, которые пересекают трещину, намного меньше, чем отверстий в «никуда» (рис.5). Под каким углом ты попадаешь в трещину – разве это важно? «Шашечки – или ехать?»

Рис. 5

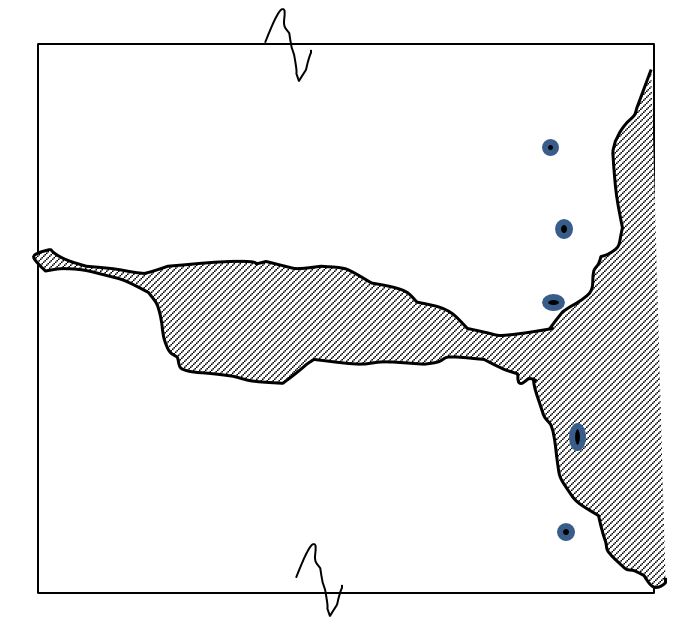

Рис 5. Условная схема трещины с наложенными инъекционными отверстиями
В разломе неизбежно присутствуют зерна мелкодисперсного материала. Кроме того, трещина соединяется с другими скрытыми от глаза дефектами (капилляры, локальные дефекты) и образует вместе с ними очень разветвленную сеть дефектной структуры (рис. 6). Место «входа» воды и место «выхода» воды (при протечках) могут находиться на приличном расстоянии друг от друга как по вертикали, так и по горизонтали. То же можно сказать и о частоте инъекторов: «чем ближе, тем лучше» — это чуть лучше, чем детский сад. Во многих случаях мы имеем глубокую трещину только в какой-то локальной зоне, а дальнейшее распространение трещины (т.е. увеличение ее длины) связано с напряженно-деформируемым состоянием в данном конкретном месте.

Рис. 6

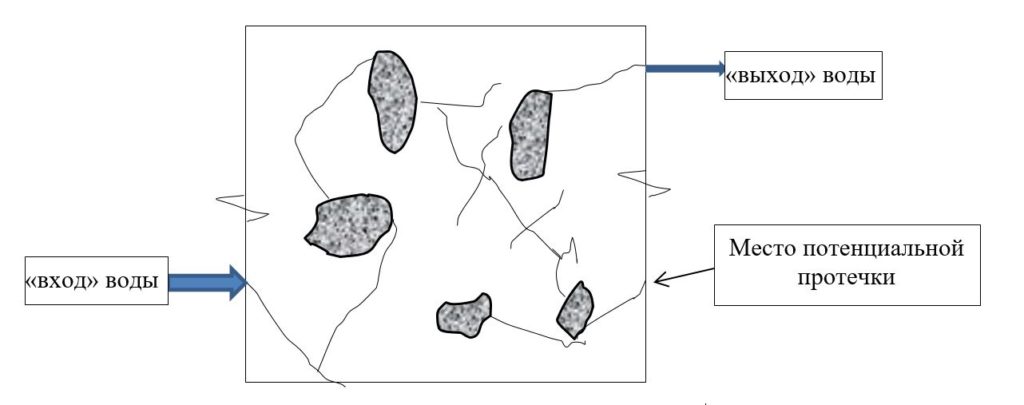

Рис.6 Условная схема внутренних трещин в бетоне
Поэтому сами понятия «ширина раскрытия трещины» (которую измеряют на поверхности) и «глубина трещины» есть величины очень и очень условные. В реальности это приводит к тому, что последовательное заполнение трещины от пакера/инъектора к пакеру/инъектору не такое простое дело, и далеко не всегда осуществимо с первого раза (это вообще, скорее, исключение). Инъекционная композиция проходит по пути наименьшего сопротивления, т.е. в каждом локальном месте внутри бетона находится канал с большей шириной, чем остальные. Как и куда пойдет инъекционная композиция, и где она найдет себе выход (если вообще куда-то пойдет и где-то выйдет), заранее предугадать невозможно (см. рис.7,8).

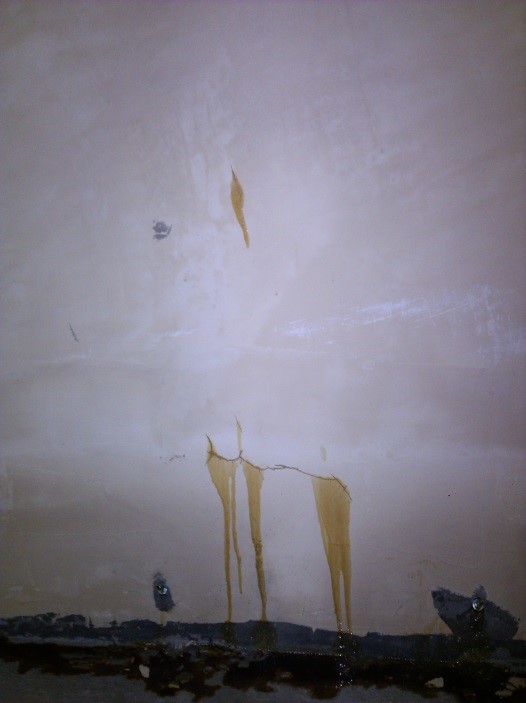

Пояснение: на рис. 7 (левый рисунок) показана ситуация после инъекционной пропитки примыкания стены и фундаментной плиты. Расстояние от пола до верхнего полимерного пятна примерно 1,6 м. Само место примыкания, кстати, приходилось инъецировать еще несколько раз, потому что инъекционная композиция всякий раз находила себе другой путь, нежели тот, который предполагался.

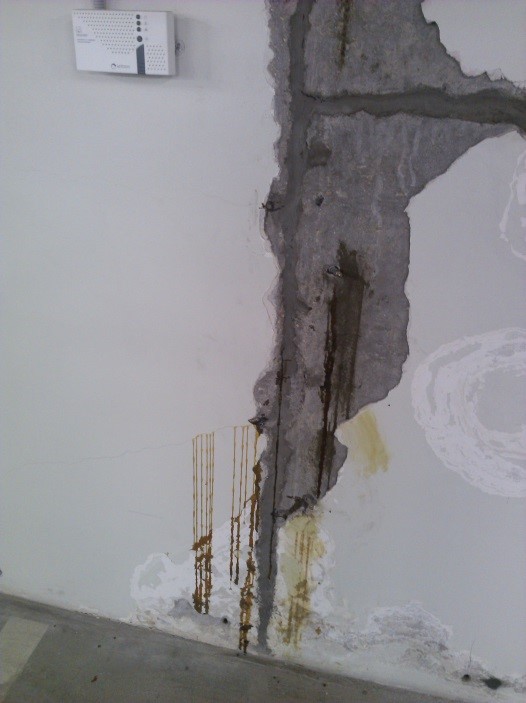

На втором рис. 8 (правый рисунок) расстояние от места инъекции до выхода материала из стены ок. 1 метра, при этом композиция пересекла вертикальную трещину (которую, собственно, и ремонтировали) и вышла выход внизу в двух практически невидимых с поверхности трещинах. Видно, что ремонтируемая трещина, которая на поверхности имела намного более широкое раскрытие, при инъекции даже не намокла. Пришлось сверлиться в других местах и инъецировать ее еще раз.

Рис. 7
Рис. 8
Рис.7,8. Выход инъекционной композиции из дефектных мест в стене
В нашей практике был такой пример (не рядовой, конечно, случай, но все же был): инъецировалось примыкание стены и фундаментной плиты, но инъекционный материал вышел не из соседнего пакера, «как положено» (как все просто в рекламе!), а на уровне груди через 11 м от места инъекции.

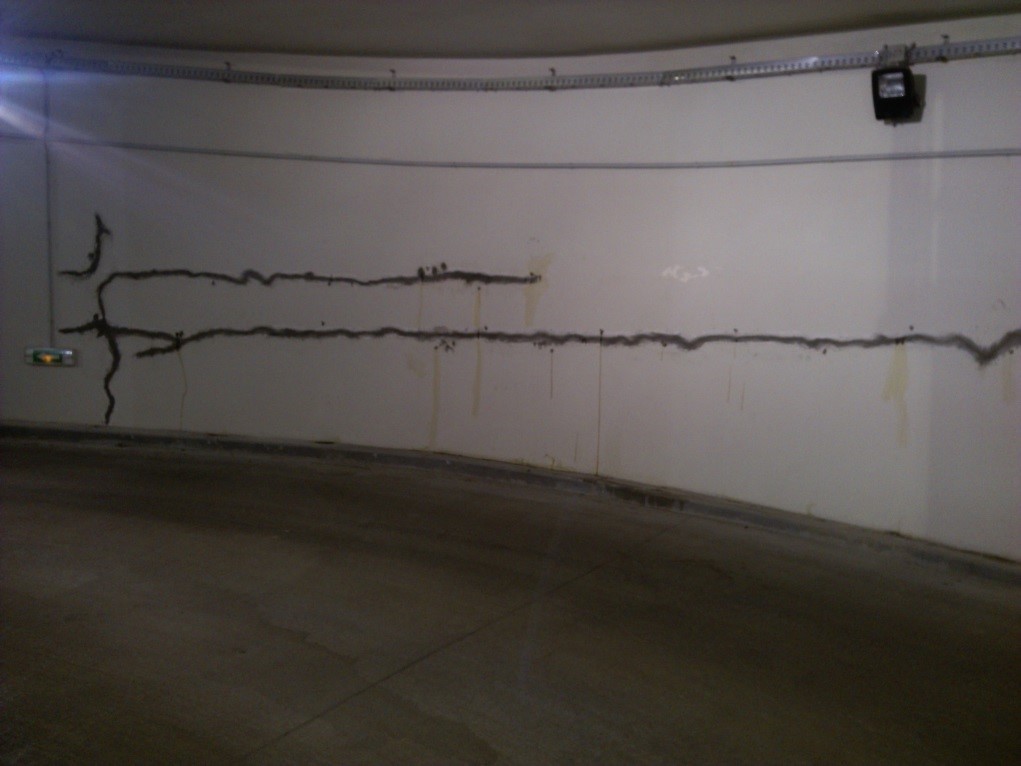

Швы бетонирования (рис. 9, 10). Есть свои особенности ремонта. Априорной потенциально опасной особенностью таких швов с точки зрения гидроизоляции является то, что шов проходит через все сечение конструкции. Если наружная гидроизоляция где-либо оказывается нарушенной, то вода неизбежно попадет в шов, а через него – во внутренние помещения. И как бы в таком случае ни хотелось снизить затраты на ремонт, текущий шов придется инъецировать полностью. Локальный ремонт приведет только к перераспределению направлений течения воды по шву. И вода все равно окажется внутри помещения.

Рис. 9
Рис. 10

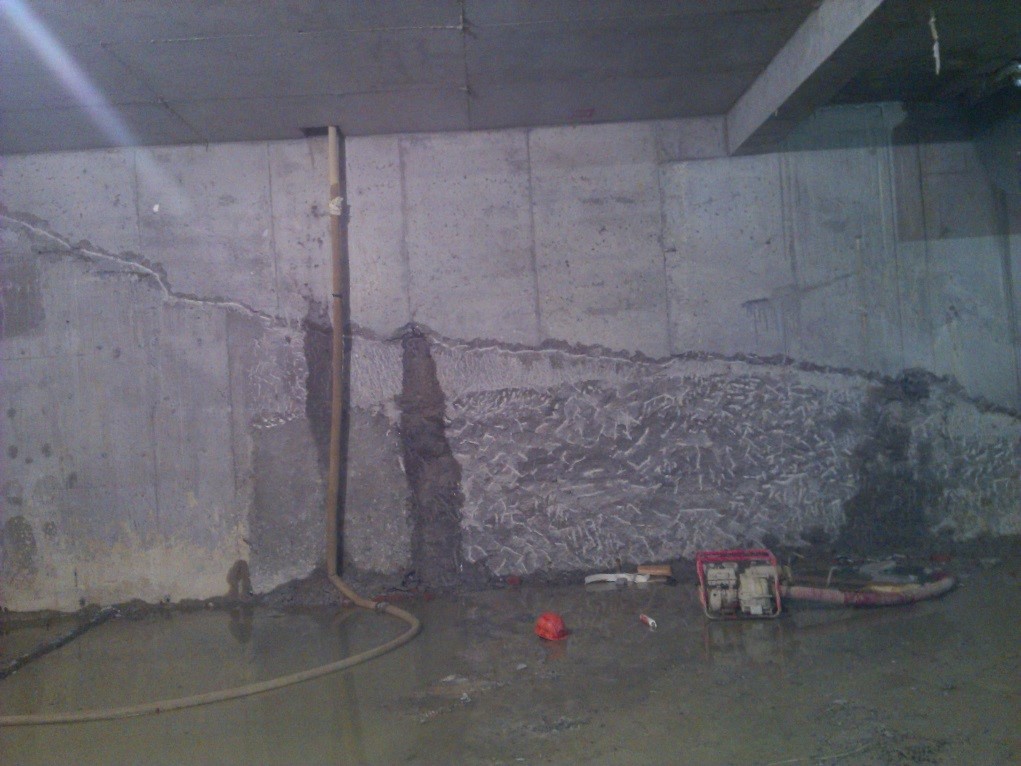

Рис. 9 Горизонтальный шов бетонирования
Рис. 10 Текущий наклонный шов бетонирования
Дефектная структура шва бетонирования не ограничивается непосредственно плоскостью контакта, а включает в себя дефектный бетон по обе стороны шва. Это цементное молочко, недоуплотненный бетон. Структура самого пограничного слоя бетона всегда отличается от структуры бетона в массе, даже если бетон уложен качественно. Кажется очевидным, что инъекция стыка низковязкими составами более предпочтительна, т.к. не только заполняется некая контактная полость, но и пропитываются стенки трещины. При простом заполнении полости мы по существу и не может говорить о полноценном клеевом шве.
